Что включает измерение сопротивления изоляции кабеля и зачем оно необходимо?
Измерение сопротивления изоляции кабеля представляет собой комплекс инструментальных измерений, направленных на оценку состояния изоляционного слоя жил, защитных оболочек и участков электропроводки. Проверка позволяет выявить увлажнение, старение, механические повреждения, последствия перегрева, монтажные дефекты и снижение сопротивления между токоведущими жилами, жилой и защитным проводником, а также жилой и землей. Такие работы необходимы перед вводом кабельной линии в эксплуатацию, после ремонта, реконструкции или длительного простоя, а также при регулярном лабораторном контроле электроустановок.
Методика проведения определяется назначением сети, ее напряжением, типом кабеля, схемой соединения и требованиями ПУЭ, действующей нормативной документации и технического задания. Специалист отключает участок от источника питания, проверяет отсутствие напряжения, отсоединяет оборудование, которое может быть повреждено испытательным напряжением, и только после этого выполняет измерения. Используется поверенное измерительное оборудование, включая мегаомметры и иные приборы, соответствующие диапазону испытаний.
В ходе работ оцениваются результаты измерений, фиксируются фактические значения сопротивления, температура, влажность, условия проведения и выявленные отклонения. При необходимости дополнительно проверяются защитный проводник, главная заземляющая шина и система уравнивания потенциалов, поскольку исправная изоляция является только одной частью общей системы электробезопасности. По итогам оформляется протокол электроизмерений или протокол результатов с указанием нормативных значений и вывода о соответствии требованиям. В Муравленке специалисты компании ЭкспертизаРоссия выполняют такие работы с учетом особенностей объекта, обеспечивая документально подтвержденный контроль качества. Испытания проводятся с учетом допустимой погрешности измерений, характеристик кабеля и фактических условий эксплуатации. При заказе услуги под ключ скидка от 16 процентов.
Как проводится проверка изоляции кабельной линии перед вводом в эксплуатацию?
Перед началом проверки специалисты изучают исполнительную документацию, однолинейные схемы, маркировку кабелей, проектные решения и техническое задание. Это необходимо для правильного определения точек подключения прибора, испытательного напряжения, продолжительности воздействия и перечня проверяемых цепей. Кабельная линия полностью отключается, принимаются меры против случайной подачи напряжения, проверяется отсутствие остаточного заряда, после чего выполняется подготовка концов кабеля и отключение чувствительных потребителей.

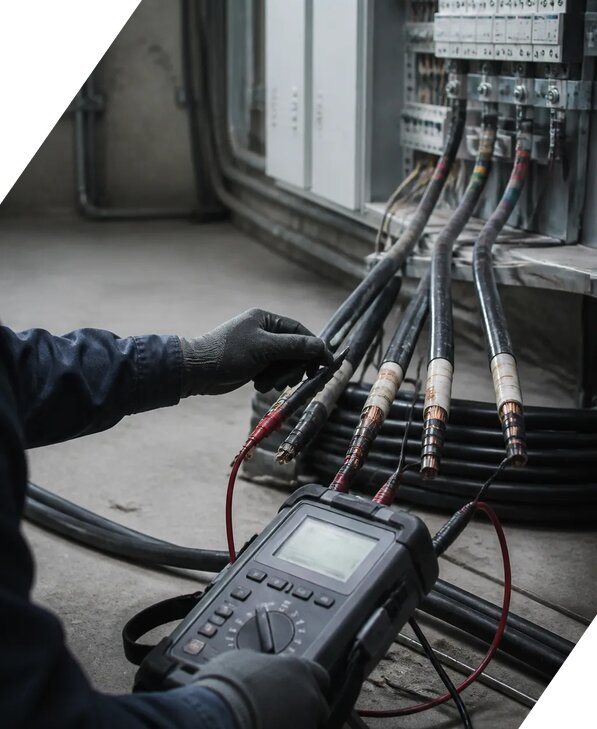

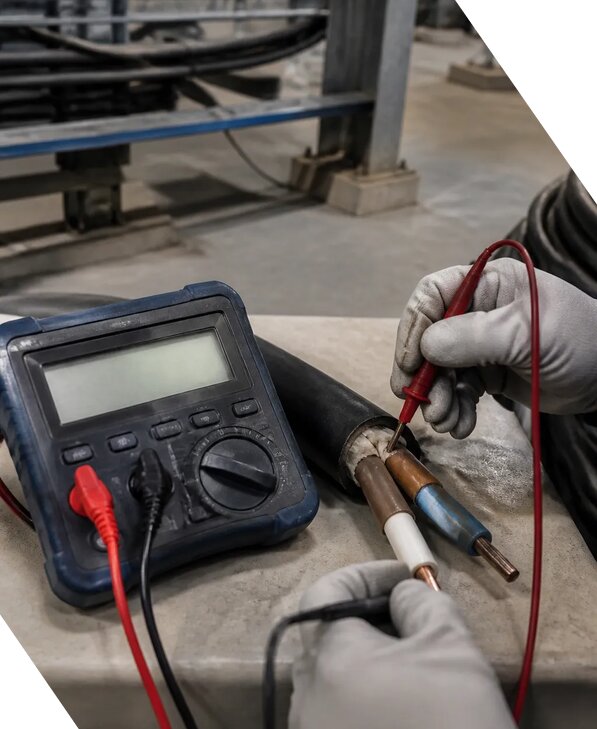

Измерение сопротивления изоляции выполняется между токоведущими жилами, между каждой жилой и защитным проводником, а при необходимости между жилами и заземленными металлическими частями. Для многожильных кабелей учитываются конструкция, наличие экрана, оболочки и особенности заземления. Измерительное оборудование подключается по утвержденной методике проведения, а оператор выдерживает установленный интервал, чтобы показания стабилизировались. Натурные измерения проводятся непосредственно на объекте, в условиях, максимально соответствующих реальной эксплуатации.
После завершения измерений кабельные жилы разряжаются, восстанавливаются соединения, устанавливаются крышки и защитные элементы. Если выявлено заниженное сопротивление, специалист определяет вероятную зону дефекта: муфту, концевую заделку, участок трассы, место проникновения влаги или повреждение оболочки. При необходимости назначаются дополнительные испытания, позволяющие отделить локальный дефект от общего ухудшения состояния изоляции.
Результаты измерений заносятся в протокол с указанием объекта, марки и длины кабеля, сечения жил, напряжения сети, примененного прибора, даты, условий проведения и фактических значений. В Тюменской области работы организуются специалистами компании компания с учетом требований ПУЭ и проектной документации. По завершении заказчик получает протокол результатов, который может использоваться для приемки, технического обследования, подтверждения исправности или подготовки технического заключения.
Какие нормы применяются при оценке сопротивления изоляции кабеля?
Оценка сопротивления изоляции не может выполняться по одному универсальному числу, поскольку допустимые параметры зависят от типа электроустановки, номинального напряжения, назначения кабеля, материала изоляции, схемы заземления и условий эксплуатации. Специалист сопоставляет фактические показатели с требованиями ПУЭ, профильных стандартов, проектной и эксплуатационной документации, паспортов оборудования, регламентов производителя и утвержденного технического задания. При обследовании действующих объектов также учитываются результаты предыдущих проверок и динамика изменения характеристик.
Нормативная документация определяет не только минимально допустимые значения, но и порядок подготовки объекта, требования к измерительному оборудованию, условиям безопасности, оформлению документов и интерпретации результатов. На показания влияют температура и влажность окружающей среды, длина кабельной линии, чистота поверхности изоляции, наличие соединительных муфт, переходных устройств и подключенных потребителей. Поэтому сравнение отдельных значений без учета методики проведения может привести к ошибочному выводу.
При проведении работ учитывается погрешность измерений. Она зависит от класса прибора, диапазона, состояния измерительных проводов, правильности подключения и стабильности условий. При сомнительном результате может выполняться повторная проверка, контрольное измерение другим прибором, выдержка времени или дополнительное обследование отдельных участков. Если изоляция кабеля имеет признаки увлажнения или загрязнения, в техническом заключении указываются возможные причины снижения параметров и рекомендации по устранению.
Отдельно оценивается связь состояния изоляции с общей электробезопасностью. Исправный кабель не отменяет необходимости проверить автоматический выключатель, устройство защитного отключения, ток срабатывания, время срабатывания, защитный проводник, главную заземляющую шину и систему уравнивания потенциалов. Компания выполняет измерения с оформлением протокола электроизмерений. В сентябре документы подготавливаются с учетом действующих требований и фактических условий объекта, чтобы результаты можно было использовать при приемке, эксплуатации и техническом обследовании.
Как связаны измерение изоляции кабеля, проверка УЗО и общая электробезопасность?
Измерение сопротивления изоляции кабеля и проверка УЗО относятся к разным видам контроля, однако вместе позволяют более полно оценить безопасность электроустановки. Изоляционные измерения показывают, насколько надежно токоведущие части отделены друг от друга, от земли и от открытых проводящих элементов. Проверка УЗО, или устройства защитного отключения, определяет его способность обнаружить дифференциальный ток и отключить цепь в установленном диапазоне. В рамках комплексных электроизмерений также проверяется автоматический выключатель, соответствие его характеристик проекту, ток срабатывания и время срабатывания защитных аппаратов.
Низкое сопротивление изоляции может привести к утечке тока на корпус оборудования, металлические конструкции или землю. Если защитный проводник исправен, ток повреждения должен пройти по предусмотренной цепи и вызвать отключение аппарата защиты. Если же проводник поврежден, соединения ослаблены, главная заземляющая шина смонтирована неправильно или система уравнивания потенциалов не обеспечивает надежного контакта, опасное напряжение может сохраниться на доступных частях. Поэтому отдельная проверка кабеля без анализа защитных мер не всегда дает полную картину состояния объекта.
Работы выполняются по утвержденной методике с применением измерительного и испытательного оборудования. Перед проверкой УЗО исключается влияние подключенных потребителей, устанавливаются параметры испытания, фиксируются время отключения и ток срабатывания. Все действия проводятся после оценки рисков и проверки отсутствия опасных условий для персонала. При выявлении несоответствий в протоколе указываются конкретные цепи, аппараты и измеренные параметры.
По итогам заказчик получает протокол результатов, а при необходимости техническое заключение с рекомендациями: заменить поврежденный участок, восстановить контакт защитного проводника, провести ревизию соединений, повторить проверку после ремонта или ограничить эксплуатацию линии. Для объектов, где требуется лабораторный контроль, документы оформляются в компания с учетом требований к инструментальным измерениям и подтверждению соответствия требованиям.
Какие документы оформляются после измерения сопротивления изоляции кабеля?
По окончании работ оформляется комплект документов, состав которого зависит от назначения объекта, требований заказчика, стадии строительства и условий технического задания. Основным документом является протокол электроизмерений. В нем указываются наименование объекта, адрес, проверяемая кабельная линия, марка и сечение кабеля, количество жил, номинальное напряжение, схема измерения, примененное оборудование, его тип и сведения о поверке, дата проведения, условия окружающей среды и ответственные специалисты.
В таблицах протокола фиксируются фактические результаты измерений по каждой цепи. Для каждой жилы может указываться значение сопротивления относительно других жил, защитного проводника, металлической оболочки или земли. Если проводились дополнительные испытания, в документ включаются результаты проверки непрерывности защитных цепей, состояния заземляющих соединений, устройства защитного отключения и иных элементов, предусмотренных программой. Это позволяет связать состояние кабеля с общей системой электробезопасности и избежать формального вывода только по одному показателю.
Документ содержит сведения о примененной методике проведения, нормативной базе, допустимых значениях и выводе о соответствии требованиям. При обнаружении дефектов они описываются без скрытия неблагоприятных результатов, с указанием вероятной причины и рекомендаций по дальнейшим действиям. После ремонта выполняются повторные измерения, а новые показатели оформляются отдельным протоколом или дополнительной записью в составе исполнительной документации.
При сложных объектах дополнительно подготавливается техническое заключение. В нем отражаются фактическое состояние изоляции кабеля, выявленные риски, ограничения эксплуатации, необходимость замены участков и рекомендации по дальнейшему контролю. Работы могут выполняться специалистами аккредитованной лаборатории, если это требуется условиями договора, строительного контроля или приемки. Отправьте запрос КП Егору Николаевичу, чтобы определить состав обследования и перечень документов. Компания работает Пн-Пт 09-18 Сб-Вс вых.. Для связи используйте +7 931 105-63-33. С 2014 года по 2026 выполнено более 2594 заказов, включая измерения на строительных, промышленных и административных объектах.
